五年中多次成功修理西门子BCD218冰箱的过程

何庆

十几年前，听别人说西门子BCD218冰箱有其独有的零度保鲜技术，能较长时间存放蔬菜。没多久，就花不少钱买了这台冰箱，它是三门的，容量大，运行时声音小，用着很顺手。不过重量不轻，有74 公斤，搬家与维修不容易。走楼梯时，不方便抬也不易转角，硬是只能由一人背。搬家后，它不太听话了，有时冷藏室没有了冷气，零度保鲜这里也结了冰，蔬菜被冻，鸡蛋冰裂，着实让人烦恼。设置的让冷冻室零下18度停机，而它在零下25 度也不停机。


       因为没有备用的冰箱，于是自己先用个定时器将就着，让它开一个小时，停三个小时，但总不能达到理想的温度，冷藏室也总是有水。开始也没有修理经验，只能与特约维修站联系，电话打给对方的技术人员，他听了故障描述，开口就说，电脑主板坏了，要更换主板。其实这话一出，相当于定了价。当问及价格时，对方报价一千元。这是一个什么概念呢？就是说再加上几百元可以买一台其它国产牌子的新冰箱。
既然是主板坏了，自己买块主板让技术人员来换，对方说可以的，换主板人工费一百元，不负责冰箱的其它问题及能否正常使用。于是去某宝去买了一块二手的主板，才花70 元，


       商家还告诉主板安装在冰箱背部的下方。由于那时自己有时间，打开冰箱后盖，主板只有巴掌那么一点大。更换主板后，期待着冰箱恢复正常，但遗憾的是，希望没有成为现实。冰箱还是我行我素，设定要在零下 18 度停机，但是却在零下 25 度时还不停机。
       这又是是什么情况呢，网上也找不到答案，只能给特约维修站的师傅打电话, 对方说网上买的主板是拆机板不可靠，这一品牌所有配件不零售，只有特约维修站专供。言下之意，这一主板只得向他们买。兼听则明，偏信则暗。再去网络找答案，有人说是显示板上 471K 电阻受热后虚焊（其实这型号冰箱没有这个电阻），有说是传感器出故障，有说是可控硅坏了的，有人说电容器的问题，也有说是显示板与主板间的通信不畅等等不一而足。


       测量了三个传感器的电阻值，感觉正常，认为不是传感器故障（其实是犯了严重的判断错误）。在电源主板上是没有传感器接头的，只有与显示器电路板间的通信接头与电磁阀、压缩机间的控制线路。感觉主板与显示板间应当是有通信的，否则不能协同控制，所以比较相信是显示板的电阻受热后虚焊的问题。显示板的位置是看得到的，但是怎么才能拆下来呀，上下左右查了个遍，除了下面有两颗小的螺丝外无处下手。在没有主意的情况下，去网络商家咨询，相信卖显示板的人是会如实回答的，只是许多人不专业。有人告诉我从后背拆，还要将顶板打开。一看冰箱，顶板根本不可能打开。有一位热心人告诉了他们维修人员的手机号，这位说，卸下显示器下面的两颗小螺丝后，要用拳头从后往前敲，这样才能拆下来，但他说也没有拆过。于是就卸了螺丝，又是推又是拉，却没有一点反应，显示板处还是纹丝不动。冷静之后，想到了用拳头敲，这样反正不会损坏冰箱。突然，左边突出的一小块塑料片出现了松动。


       用手电往里照，只看到有两个小勾子，这就是西门子冰箱的暗道机关，于是赶紧用螺丝刀将其拆了出来，然后在右边也有这样一块, 卡子去掉了，整个显示板毫发无损地拆了下来。依旧如新的电路板呈现在眼前。打开台灯，用放大镜仔细检查电路板，感觉没有任何问题，还是重新装回原位置。通电开机，感觉正常，温度设定正常，也能正常停机。以为是搬家时埋下的隐患，造成接触不良引起显示板与主板间通信障碍。一天过去了，心中还保留者如同发明创造成功后的满足感。但是，只仅仅过了一天，冷冻室的温度又开始下降了，设定是零下18度，但它却降到了零下19度。立马将电源拔了，人若木鸡地陷入了沉思中，失败感迎面袭来。光想是没用的，只能不断变换输入关键词去网络查询。是呀，感温头损坏可以引起失控不停机的，有人就这样分析过。仔细察看显示器电路板，似有三路线是通往感温头的，上面分别标了106、124、125。而网络上有人说三门冰箱是三个感温头，分别检测冷藏室，保鲜室与冷冻室的温度。
        假设自己原来在主板上测量的线路是做错，感温头故障的可能性还是很大的，在停电的情况下，用万用表量了三路线的电阻，因为有人在网上说，三门冰箱的感温头电阻都是5.2k，但是量到其中 106 这路线的电阻无穷大（冰箱感温头在环境温度降低时，它的电阻会增大，主板感知温度变化其实是通过电阻值变化来判断的，这与普通金属的特性相反。普通金属在环境温度降低时，它的电阻会减小，就是所谓的超导）。初步判断是感温头开路；其它两路都是5.2K左右，应当是正常的。接下来是怎么判断那根线是代表哪个感温头，在修理中的一个偶然状况引起了思考，一次在显示板显示冷冻室的温度到零下 19 度时关了电源后，在重新接通电源时，它的温度却显示是零下 25 度。分析停电情况下是不可能引起温度继续下降的，当时就感觉冷冻室感温头不稳定。所以初步判断是冷冻室感温头开路，也就是说 106 这路线是冷冻室的感温头。如想要让这台冰箱恢复正常，只得换感温头。有网络真好, 有网购真棒。浏览后发现：冰箱感温头几元钱一个，还可以一袋袋地买，便宜到每只只有2-3 元钱。而5.2k感温头只有一家产地的商家在出售，每个 15 元。


       收到货后，发现这一原件十分简单，一尺电线头连着一个白色小园柱，用表量了一下是5.2K。然而原来的感温头在何处呀? 是外国人设计的，他们竟将感温头埋藏在冰箱右侧的冷凝器与外壳铁皮间，要想取出它，就得打开后背，拿出发泡塑科，开膛剖肚，几乎可以将半台冰箱砸烂。既然走到了这一步，这冰箱还得继续修下去呢，想到了用医生的办法——挂盐水，就是将显示器电路板上的106 这路线剪断，接一根线到新买的感温头，再将感温头从门外塞进冷冻室，非常的难看，但是只能如此。设计的人没有想到，因为感温头的质量问题，他应当留出方便更换的空间。


       带着希望，充满期待中重新通电开机，一个小时过去了，冷冻室的温度达到了设定值，冷藏室的温度也达到了设定值，冰箱呀，你该停机了吧，可是它还在啰啰地响，又过了半个小时，冷冻室温度超过了设定值，又是一次失败的经历，按照本地话来说，真是一二不过三呀。关机停电，冷静思索，究竞是什么原因导致不停机，胜利存在于再坚持一下的努力之中，想起网上有一个不知名的帖子，说到这样检测检查冰箱的故障处：将感温头接线接入 100k 电阻后,如果能停机，百分之一百是感温头的问题，如果没有变化，就是电路主板的问题。分析认为：既然这台冰箱的原感温头是开路，可以理解为阻值无限大，然而它又不停机，那是不是还是电路主板也有问题？新买的电路主板不稳定？思考了二天，决定重新换上原来的主板。通电—观察—等待—期待... 终于等到了想要的结果。冰箱运行正常，原来主板也是好的。没有后悔新买了块主板，因为它带来对问题认识的飞跃，花的钱也不到三百元，而实际用于修理的才几十元钱。
       应当说，这一冰箱的修理到此就结束了，才知道又过去五年，类似的情况又出现了。于是找出当年修理的记录，顺着当年的思路，对冰箱显示闪烁E2故障代码，依旧是先借助于网络，果断地向产地网商买这一传感器（感温头），这次是多买一个备用，说不准哪一天有会出现E1或E3闪烁呢。

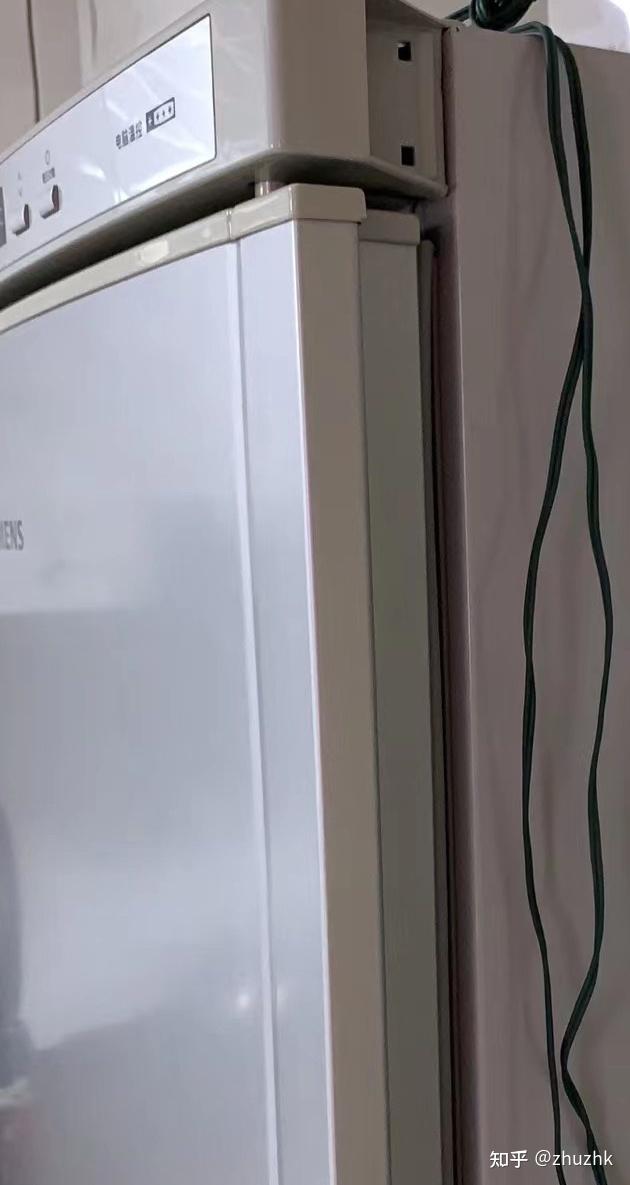

       对此还真是又爱又恨，爱的是到现在还有备件可买到，恨的是这质量真是不敢苟同。等待收货花了没几天，量了一下它的阻值为5K，应当是符合要求的。老办法卸下顶盖板，取出电路板，量一下原来的连接微冻室的传感器，显示数值为10K左右，说明代码含义正确，大于6K就不能用了，看来原因很简单，将它换了就行。还是采用老办法，将原来的连接线剪断，从侧面另接一根线到微冻室，并在微冻室按上传感器。一切看似很顺利，接完线后，缠上绝缘布，通电。显示板却没有看到想要的结果，还让人顿觉崩溃，显示板不但E2依然闪烁，还同时出现E3闪烁。E3代码是指冷冻室传感器故障，这不可能呢，测量了它的阻值为5K，说明它是没有故障的。那是什么问题呢，穷尽了网络搜索也没找到答案。根据经验，这时不能盲目行动，停下手中的活专伺休息。又过了一天，其实思考是停不下来的，回顾自己的接线过程，想到器件也是合格的，那么这一器件是不是有正负极之分？打开手机搜索这一问题，许多回答说是没有这个区分。但是仔细看这一器件时，还是感觉得交换一下接线，因为器件上引出的线是分不同颜色的。于是将原来的焊接松开，交换一下接线，通电观察显示板，居然显示正常了。这真叫差之毫厘，谬以千里，事情并不难，关键在细节。没几分钟，各部件归原位，这一外国牌子的冰箱又处于正常使用中，只是外面又多了一根电线，非常的难看，后悔当初不应当买这外国牌子的冰箱，也许是配套的原件质量不过关，到在这里写下这一文章时，已经换了三个感温头了，然而自己更换它也是轻车熟路。写这个为自己以后作参考，也可为有类似遭遇的朋友提供思路，特约维修站的人员是不可能告诉我们这些的。
