从零开始 OpenCV 学习课-1.2 OpenCV库的编译

丛茗之境

<hr/>官方的 OpenCV-Python 库缺少一些涉及专利的或测试的算法（例如 SURF、Multitracking），需要自己下载源码，编译生成 带有 OpenCV_contrib 接口的 OpenCV 库。
本文详细讲解使用 CMake 与 Visual Studio，编译生成 带有 OpenCV_contrib 接口的 OpenCV 库。这个过程非常麻烦，容易遇到各种问题。作者从网上搜了很多文章，很多语焉不详，或者缺失关键步骤（也许只是一个细节），多次尝试多次失败，多次失败至于成功。
1. 工具下载与安装

首先需要安装与配置 CMake 与 Visual Studio，已经装过的可以跳过。
1.1 下载和安装 Visual Studio

推荐“以管理员身份运行”打开安装程序。
Visual Studio 安装后占用空间很大（8~10G），推荐修改安装目录/下载缓存目录，建议不要安装在 C 盘。
注意安装 Visual Studio 时添加 C++桌面开发 和 Python开发。
安装 Visual Studio 的详细步骤，本文不做详细介绍，可以参考：Visual Studio安装教程。





1.2 下载和安装 CMake

根据系统配置，在 CMake官网 下载安装包，例如：cmake-3.24.1-windows-x86_64.msi。CMake 官网地址：https://cmake.org/



安装 CMake，安装过程比较简，可以参考：Windows下Cmake安装步骤详解（图文）。
注意安装时将 CMake 添加到用户变量。

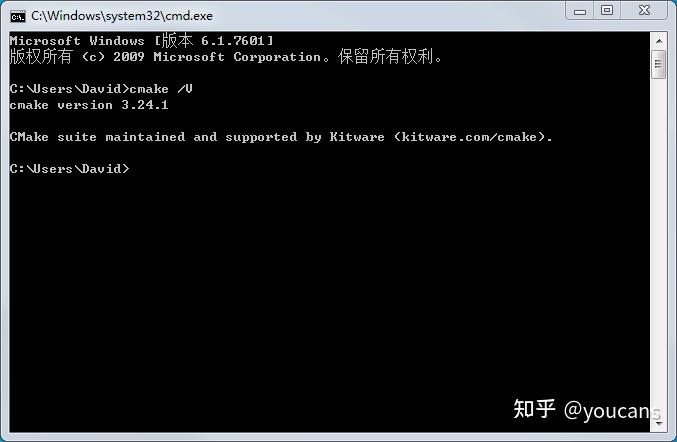

安装完成后可以进入 cmd 查看版本：cmake /V


<hr/>2. 下载和编译 OpenCV 源码

2.1 下载 OpenCV 源码

OpenCV 源码可以从 OpenCV  官网或 Github 下载，也可以从 Gitee 码云 国内下载。目前的最新版本是 OpenCV 4.6.0。
注意官网下载时，要下载源码或源码的压缩文件，而不是类似 opencv_contrib_python-4.4.0.46-cp38-cp38-win_amd64.whl 的编译文件的压缩包。

• Github 下载地址： OpenCV 源码(https://github.com/opencv/opencv/releases)


• Gitee 码云 国内下载地址： OpenCV_contrib 码云库(https://gitee.com/opencv-lhd/opencv_contrib)


2.2 下载 OpenCV_contrib 源码

OpenCV_contrib 源码可以从 Github 下载，也可以从 Gitee 码云 国内下载。
注意要下载与 OpenCV 源码相同版本的  OpenCV_contrib，例如都选择 4.6.0 版本。

• Github 下载地址：
  OpenCV_contrib 源码(https://github.com/opencv/opencv_contrib/releases)


• Gitee 码云 国内下载：     OpenCV_contrib 码云库(https://gitee.com/opencv-lhd/opencv_contrib)


2.3 解压下载的源码压缩文件

• 例如：OpenCV 4.6.0 源码解压到指定的文件夹 D:\CV2\Opencv-4.6.0，OpenCV_contrib 4.6.0 源码解压到文件夹 D:\CV2\Opencv_contrib-4.6.0。

• 注意：新建子目录 build 作为 CMake output 路径，用于存放编译的中间文件和输出文件。


<hr/>3. 用 CMake 编译 OpenCV 源码

3.1 CMake 项目设置

参考下图进行设置：

• Where is the source code 选项：设为 OpenCV 4.6.0 源码解压的文件夹。

• Where to build the binaries 选项：设为建立的子目录 build，即 CMake output 路径。

• 点击 Configure 按键弹出菜单，选择安装的 Visual Studio 版本，并选择处理器类型（默认x64），点击 finish 完成 Configure 设置。


开始配置构建项目，等待。。。
3.2 CMake 项目构建

构建过程中有提示，其中可能会有红色报错，通常是由于文件下载失败。
如果最后能出现图中的 Configuring done，说明构建通过。


对于红色报错信息，可以忽略，也可以再次点击 Configuring 按钮重新配置。还可以手动处理，详见：用Cmake 编译OpenCV常见的错误。
中间区域的选项可以根据需要进行选择，例如：

• WITH 区域： 选择需要的额外功能，例如是否支持GUDA等

• BUILD区域：可以配置构建项目，如果编译失败，查看是哪个项目，可以取消该项目的勾选后再次重新编译


3.3 向项目添加 OpenCV_contrib

• 修改 CMake 界面中部的 Name-Value 选项设置：



  • 找到如图 OPENCV_ENABLE_NONFREE，勾选 Value 栏中的选项框。

  • 找到如图 OPENCV_EXTRA_MODULES_PATH，在  Value 栏中添加解压的 Opencv_contrib 文件路径 ，推荐设置到 modules 文件夹。




• 再次点击 Configure按键，加载 xfeatures2d 等 contrib 功能模块，完成后再次出现图中的 Configuring done，说明构建完成。


3.4 生成 opencv.sln 文件

• 点击 Generate按键进行编译，完成后出现图中的 Generating done，说明 OpenCV 库编译完成。

• 生成的解决方案文件 opencv.sln 文件在CMake output 路径 D:\CV2\build 中。


<hr/>4. 用 Visual Studio 生成带有 OpenCV_contrib 接口的 OpenCV 库

4.1 打开解决方案文件

在 CMake 中点击 Open Project 按键打开项目，也可以直接用 Visual Studio 打开建立的 opencv.sln 文件。
Visual Studio 加载解决方案项目...等待
4.2 生成 Debug 方案

• 在 Visual Studio 选择 Debug 模式，x64，菜单选择生成->生成解决方案，进行编译。


漫长等待，“输出”状态栏将显示正在执行的操作，等待...
终于完成，输出显示：“生成: 成功 172 个，失败 2 个，最新 0 个，跳过 10 个”，实际执行的成功/失败个数可能不同。

• 从 Visual Studio 右侧“解决方案资源管理器” 选择 “CMakeTargets-INSTALL”，点击唤出右键菜单，选择 “仅用于项目-仅生成 INSTALL”，进行打包。


“输出”状态栏将显示正在执行的操作，等待...
完成后输出显示：“生成: 成功 1 个，失败 0 个，最新 0 个，跳过 0 个”。
4.3 生成 Release 版本

• 在 Visual Studio 将 Debug 模式 修改为 Release 模式，更新项目配置。

• 此时可以选择 清理解决方案（非必须）。


完成后输出显示：“清理: 成功 174 个，失败 0 个，跳过 10 个”。

• 在 Release 模式下，选择生成->生成解决方案，进行编译。


更加漫长的等待，“输出”状态栏将显示正在执行的操作...



终于完成，输出显示：“成功 169 个，失败 0 个，最新 0 个，跳过 10 个”。
如果报错失败，如果不是核心模块，建议先根据报错提示信息，从右侧的“解决方案资源管理器” 选择报错的模块，右键选择“移除”，再重新执行“生成解决方案”。

• 从 Visual Studio 右侧“解决方案资源管理器” 选择 “CMakeTargets-INSTALL”，点击唤出右键菜单，选择 “仅用于项目-仅生成 INSTALL”，进行打包。


完成后输出显示：“生成: 成功 1 个，失败 0 个，最新 0 个，跳过 0 个”。
4.4 使用 cv2.pyd 文件

以上 Visual Studio 编译生成 OpenCV-Python接口，在 CMake output 路径下的 lib\python3\Release 目录中生成了带有 OpenCV_contrib 接口的 OpenCV库文件，例如：cv2.pyd 或 cv2.cp36-win32.pyd。
将生成的 cv2.pyd 或 cv2.cp36-win32.pyd 复制到相应的 python 安装目录的 lib/site-packet/cv2 下即可使用。根据环境设置的不同，cv2.pyd 也可能已经自动部署。


顺便说一下，如果检查 D:\CV2，所占空间高达 24.1GB。不过，除了保存 pyd 文件的 lib 目录，其它目录都可以删除。
<hr/>5. 使用带有 OpenCV_contrib 接口的 OpenCV 库

5.1 测试带有 OpenCV_contrib 接口的 OpenCV 库

在 python 的交互界面中输入 import cv2，如果没有报错就说明编译的 python 接口成功。
5.2 使用 OpenCV_contrib 库的函数

在 OpenCV 中 ximgproc 模块中提供了 cv::xfeatures2d::SURF 类实现 SURF 特征检测算法。
SURF 是专利算法，OpenCV3、OpenCV4 将其移入了 OpenCV_contrib 扩展模块中，使用 SURF 需要 opencv-contrib-python 包的支持。在 OpenCV/Python 的一些版本中对编译进行了限制，使用 SURF 算法时会出现错误，需要自行编译并选择 OPENCV_ENABLE_NONFREE选项。
本例程示例加速鲁棒特征变换（SURF算法）的使用。通过本例程可以检查带有 OpenCV_contrib 接口的 OpenCV 库是否正确使用。
"""
200 OpenCV examples by youcans / OpenCV 例程 200 篇
Copyright: 2022, Shan Huang, youcans@qq.com
"""
​
# 【1704】特征检测之加速鲁棒特征变换（SURF算法）
import cv2 as cv
import numpy as np
from matplotlib import pyplot as plt
​
if __name__ == '__main__':
    img = cv.imread("../images/Fig1701.png", flags=1)
    gray = cv.cvtColor(img, cv.COLOR_BGR2GRAY)  # (500, 500)
    print("shape of image: ", gray.shape)
​
    # SURF 关键点检测和特征描述
    surf = cv.xfeatures2d.SURF_create()  # 实例化 SURF 对象
    # kp, descriptors = surf.detectAndCompute(gray)  # 检测关键点和生成描述符
    kpSurf = surf.detect(gray)  # 关键点检测
    kpSurf, desSurf = surf.compute(gray, kpSurf)  # 生成描述符
    print("Num of keypoints: ", len(kpSurf))  # 695
    imgS = cv.convertScaleAbs(img, alpha=0.25, beta=192)
    imgSurf1 = cv.drawKeypoints(imgS, kpSurf, None)  # 只绘制关键点位置
    imgSurf2 = cv.drawKeypoints(imgS, kpSurf, None, flags=cv.DRAW_MATCHES_FLAGS_DRAW_RICH_KEYPOINTS)  # 绘制关键点大小和方向
​
    plt.figure(figsize=(9, 3.4))
    plt.subplot(131), plt.title("1. Original")
    plt.axis('off'), plt.imshow(cv.cvtColor(img, cv.COLOR_BGR2RGB))
    plt.subplot(132), plt.title("2. SURF keypoints")
    plt.axis('off'), plt.imshow(cv.cvtColor(imgSurf1, cv.COLOR_BGR2RGB))
    plt.subplot(133), plt.title("3. SURF keypoint scaled")
    plt.axis('off'), plt.imshow(cv.cvtColor(imgSurf2, cv.COLOR_BGR2RGB))
    plt.tight_layout()
    plt.show()
​运行结果：
程序运行结果如图17-5所示。子图1是原始图像，子图2、子图3将SURF检测的关键点绘制在原始图像上。子图2只绘制了关键点的中心，子图3对每个关键点绘制表示关键点大小和方向的圆圈。



【本节完】
