0. 写在前面

本系列文章【新装机：参考指南】希望通过图文描述，来分享具体的装机流程及操作。其中会介绍具体硬件的安装方法，但不会过多的阐述原理或者分类，意向将不同硬件的介绍、原理及分类通过其他系列文章【新装机：注意事项】来阐述。
多数硬件在设计时都做了很多【防呆设计】，在安装时可以多加留意，避免不必要的麻烦。
<hr/>下面开始正式的内容。
1. 整体知识框图

【安装硬件】整体主要涉及如下部分，如下图（知识框图放大后若不清晰，可参考源链接）：



本文主要涉及内容

2. 安装 CPU：

Intel 近几代桌面消费级 CPU （酷睿/奔腾/赛扬）均采用 LGA 封装，外观来看有如下特点：

• 顶部是金属顶盖，一般在左下角标记有小三角形【防呆设计】，以指导用户按照对应方向将 CPU 安装至主板 CPU 插槽；

• 底部有许多触点；

• 外围存在部分缺口【防呆设计】，以保证和主板端 CPU 插槽对应。以与之相搭配，主板端 CPU 插槽对应设置了 CPU 接针，外围同样设置了突起，与 CPU 外围的缺口相匹配。


2.1 Intel 12 代酷睿、奔腾、赛扬 CPU

Intel 12 代 CPU 使用 LGA1700 接口。
以 12 代 CPU i9-12900KS [1]为例，正面的金属顶盖、左下角小三角、底部的金属触点、外围的缺口，可分别参考下图：



i9-12900KS 正面图，图片来源见水印



i9-12900KS 底面图，图片来源见水印

2.2 Intel 10/11 代酷睿、奔腾、赛扬 CPU

Intel 10/11 代 CPU 使用 LGA1200 接口。
以 11 代 CPU i9-11900K[2]、10 代 CPU i9-10900K[3]为例，正面的金属顶盖、左下角小三角、底部的金属触点、外围的缺口，可分别参考下图：



左为 i9-10900K，右为 i9-11900K。图片来源见水印



左为 i9-10900K，右为 i9-11900K。图片来源见水印

2.3 Intel 8/9 代酷睿、奔腾、赛扬 CPU

Intel 8/9 代 CPU 使用 LGA1151 接口。
以 9 代 CPU i9-9900K[4]、8 代 CPU i7-8086K[5] 为例，正面的金属顶盖、左下角小三角、底部的金属触点、外围的缺口，可分别参考下图：



左为 i9-10900K，右为 i9-9900K。图片来源见水印



左为 i9-10900K，右为 i9-9900K。图片来源见水印



左为 i7-8086K，右为 i7-8700K。图片来源见水印



左为 i7-8086K，右为 i7-8700K。图片来源见水印

3. 安装 CPU 散热器：

一般来说，多数散热器在出厂时会预涂导热硅脂，并采用薄膜贴附以防刮花硅脂。因此有如下两点可以参考：

• 如无特殊需求，则无法额外涂抹硅脂。但需注意，安装前将贴附的薄膜移除，以免影响导热效果。

• 如需额外涂抹硅脂，建议将原有硅脂擦除干净后重新涂抹；


3.1 安装风冷散热器（盒装 CPU 自带）

购买 Intel 盒装 CPU 一般会随盒附带散热器，散热器采用下压式设计，采用卡扣 设计的方式来固定。
安装时，仅需要将散热器的卡扣或者螺丝对准主板端的固定孔位，按照“对角安装、分次拧紧”的原则固定即可，安装完成后，记得将散热风扇连接线连接至主板 CPU_FAN 接针。 可参考下方主板手册说明：



华硕主板官网支持手册中 CPU 散热器安装指导

Intel 12 代盒装 CPU 附带散热器 RM1（搭配酷睿 i3、i5、i7） 外观如下图所示：



RM1，搭配酷睿 i3、i5、i7。图片来源见上方参考链接



RM1，搭配酷睿 i3、i5、i7。图片来源见上方参考链接

3.2 安装风冷散热器（第三方购买）

一般来说，第三方风冷散热器会设计散热器固定背板，用于固定 CPU 散热器。安装时先行安装背板，然后将散热器固定在背板上即可。全部固定后将风扇供电线连接至 CPU_FAN 即可。
以利民 THERMALRIGHT PA120 系列为例[6]，如下图：



安装散热器扣具。图源参考上述链接



将散热器扣具固定在主板上。图源参考上述链接



安装金属支架。图源参考上述链接



涂抹导热硅脂（可选）。图源参考上述链接



移除散热器底座保护膜。图源参考上述链接



将散热器固定在主板上。图源参考上述链接



安装风扇扣线。图源参考上述链接



将风扇固定在散热器鳍片上。图源参考上述链接



将风扇供电线连接至主板 CPU_FAN。图源参考上述链接

3.3 安装一体式水冷散热器

一体式水冷散热器，一般由如下几部分组成：水冷头、水冷管、水冷排、散热风扇、冷头扣具。之所以称为“一体式水冷”，是因为出厂时水冷头、水冷管、水冷排是连接在一起，无需也不建议用户自行拆卸的。

• 先将冷头扣具固定在主板上，然后将水冷头固定在扣具上，参考“对角安装、分次拧紧”的原则将水冷头固定好即可，没必要也不建议蛮力拧紧；

• 散热风扇先安装到冷排上，安装时注意风扇的转动方向。如果冷排安装在机箱顶部，一般选择风扇向冷排吹风的方式安装；如果冷排安装在机箱前部，一般选择风扇为冷排吸风的方式安装；

• 水冷安装完成后，记得将水冷供电线以及风扇连接线连接至主板或者电源。连接线与主板接针存在插槽或者缺口【防呆设计】，具体连接方法视具体产品不同而有些许差异，可参考对应产品手册说明。


以 ROG RYUJIN II 360 ARGB 为例，主板官网手册中对于产品安装有比较详细的描述和说明，截图如下：



安装水冷扣具



安装水冷扣具固定螺丝



安装水冷头



安装冷排，以安装至机箱顶部为例



连接 USB 2.0 数据线实现数据通信功能



将水冷连接至风扇控制盒以保证水冷供电



将控制盒连接至主板 ARGB 接针以实现灯光控制

3.4 安装分体式水冷散热器

分体式水冷散热器，因水冷头、水冷管、冷排等全部都是分开的，需手动连接，并在保证连接紧密的前提下，自行加注水冷液。整体流程及操作要求较高，建议咨询专业人士操作。
3. 安装内存：

内存发展到现在，已经发展到了 DDR5。
而 DDR5 和前几代内存 DDR4、DDR3 外观上来看是存在明显的区别的，具体体现在防呆口的位置。因此需要注意的是：各代内存相互之间不能混用。
3.1 内存插槽选择

现阶段主板端一般都会设计多条内存插槽，2条/4条/8条等等。这样在安装内存时需要考虑内存插槽选择的问题。而由于主板内存布线的差异，不同主板内存插槽选择存在些许差异。具体可以参考主板支持手册说明。
以 ROG MAXIMUS Z690 FORMULA 主板官网支持手册为例，其中对于内存插槽选择部分如下图所示：

• 当安装 1 条内存时，优先选择 DIMM_A2；

• 当安装 2 条内存时，优先选择 DIMM_A2/DIMM_B2；

• 当安装 4 条内存时，则将内存全部插满即可。


内存插槽选择

3.2 内存安装方法

内存安装时，仅需要提前将主板端内存插槽的卡扣释放，然后将内存防呆口与主板内存插槽防呆卡扣对准后，稍用力将内存插入，直到内存插槽两侧的卡扣自动锁紧即可。切忌：大力出奇迹！
具体可以参考如下图片（截取自主板官网内存支持手册）：



内存条安装与拆卸

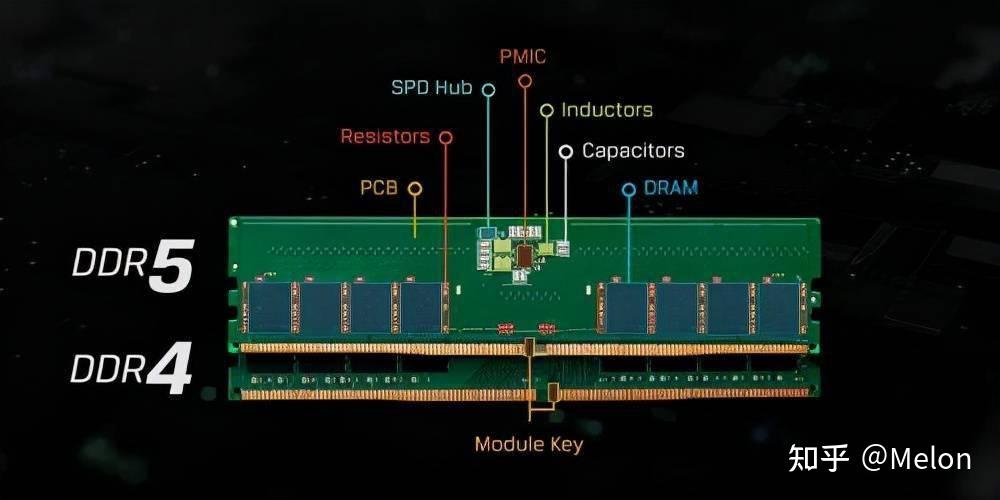

DDR5 VS DDR4 防呆口位置区别。图源网络

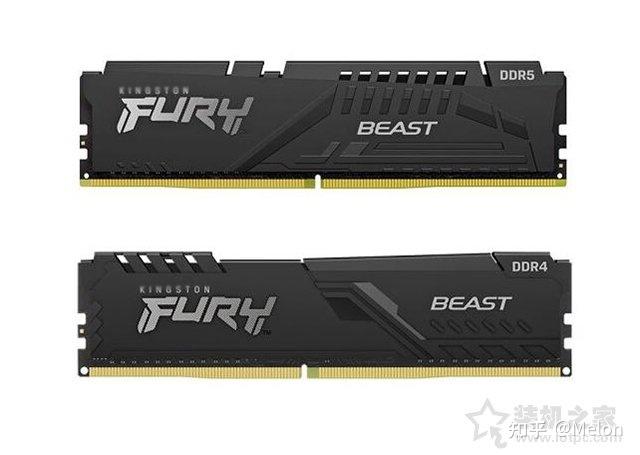

DDR5 VS DDR4 防呆口位置有区别。图片见水印



DDR3 VS DDR2 VS DDR 防呆口位置区别。图源网络



DDR4 VS DDR3 VS DDR2 VS DDR。图源网络

4. 安装硬盘

硬盘作为数据存储设备，根据接口区别可以分为如下几类：

• SATA 接口硬盘

• M.2 接口硬盘

• PCIe 接口硬盘


4.1 安装 SATA 接口硬盘

SATA 接口硬盘安装时有如下两部分：

• SATA 供电接口

• SATA 数据接口


安装时，将 SATA 供电接口同电源的 SATA 供电相连接，将 SATA 数据接口与主板段 SATA 接口相连接，即可。参考下图：



安装 SATA 硬盘。图源主板官网手册

4.2 安装 M.2 接口硬盘

M.2 硬盘安装时相对比较简单，仅需将 M.2 硬盘安装至主板 M.2 插槽中，使用主板附件中提供的螺丝或者卡扣固定即可。可参考下图：



安装 M.2 硬盘。图源主板官网手册

4.3 安装 PCIe 接口硬盘

PCIe 硬盘可以理解为 PCIe 扩展设备，同多数 PCIe 设备安装方法类似。
安装时，仅需提前将 PCIe 卡扣释放，然后将 PCIe 金手指对准主板端轻轻用力插入，待 PCIe 插槽末端的卡扣自动锁紧即可。之后将 PCIe 设备同机箱端固定。可参考下图：



安装 PCIe 设备。图源主板官网手册

5. 安装独立显卡

独立显卡同样作为 PCIe 设备的一种，安装方法同多数 PCIe 设备安装方法类似。
5.1 安装风冷独立显卡

安装时，仅需提前将 PCIe 卡扣释放，然后将 PCIe 金手指对准主板端轻轻用力插入，待 PCIe 插槽末端的卡扣自动锁紧即可。之后将 PCIe 设备同机箱端固定。建议优先选择靠近 CPU 的第一条 PCIe 插槽安装，以保证独立显卡运行速率不受其他设备影响。可参考下图：



安装独立显卡。图原显卡快速安装手册

5.2 安装水冷独立显卡

部分高端显卡使用水冷散热，具体的又可以细分为一体式水冷散热、分体式水冷散热。
具体安装方法这里不作介绍。如有需求建议联系专业装机人员现场安装或者指导。
6. 安装 PCIe 扩展设备

PCIe 扩展设备因其均采用 PCIe 接口，故安装方法类似。
安装时，提前将 PCIe 末端的卡扣释放，然后将待安装的设备金手指对准 PCIe 插槽，轻轻用力插入，待 PCIe 末端的卡扣自动锁紧即可。另外如果 PCIe 设备需要额外供电支持，则只需将电源中的 PCIe 供电线连接至 PCIe 设备即可。
7. 连接主板接线

7.1 机箱前面板接线——开关接针（FRONT_PANEL）

开关接针用于连接机箱的开关机按钮（POWER_SWITCH）、重启按钮（RESET_SWITCH）、电源指示灯（POWER_LED，注意正负极）、硬盘状态指示灯（HDD_LED，注意正负极）。



连接开关接针。图源主板官网手册

7.2 机箱前面板接线——音频接针（AAFP）

音频接针主要用于连接机箱前面板音频接针部分，主要包括 3.5 mm 音频输入接口及音频输出接口。该接口共包括 9Pin，采用【防呆设计】，具体连接方式可参考下图：



连接音频接针。图源主板官网手册

7.3 机箱前面板 USB 接针

USB 接针主要是用来连接机箱前面板的 USB 接口，包括但不限于 USB 3.2 Gen2x2、USB 3.2 Gen2、USB 3.2 Gen1，各接口均采用【防呆设计】，包括接针的数量、接口的外观等等。具体安装方法可以参考下图：



连接 USB 接针。图源主板官网手册

7.4 主板端风扇接针

主板端风扇接针同样采用【防呆设计】，4Pin 接针。安装时仅需保证主板端的风扇接针缺口与风扇端的缺口对应后，轻轻用力插入即可。如下图：



风扇接针。图源主板官网支持手册

7.5 主板端灯光接针

华硕多数新主板均支持 AURA SYNC 神光同步功能。
许多中高端主板提供了板载灯光，支持神光同步。而几乎所有主板均提供了板载灯光接针，以允许用户扩展灯光设备实现神光同步效果。
主板提供的灯光接针主要包括两类，均采用【防呆设计】：

• 12V 4Pin RGB 接针

• 5V 3Pin ARGB 接针


ARGB VS RGB。图源主板观望支持手册
